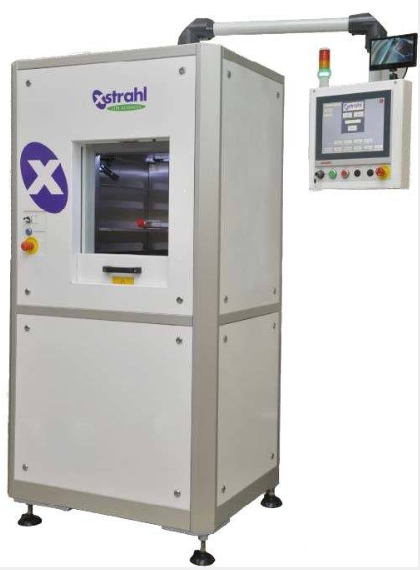

品牌：英国Xstrahl                      型号：CIX3                         存放地点：科技馆114室

 收费标准：开机费50元/次；校内20元/分钟；校外40元/分钟。

 测试预约链接：https://www.chaojibiaoge.com/U/url/2ft6fmt5

 设备配置：X射线辐照仪主机、高压发生器、油冷-风冷双极冷却系统、高通量分隔式12位辐照鼠笼、电动旋转样品台、 激光准直系统、视频监控系统。

 性能参数：

  1. X射线球管

    1.1 型号：COMET MXR-321

    1.2 类型：金属陶瓷，固定阳极，双极高压，油冷-风冷双极冷却

    1.3 最高电压：320 kV （最高工作电压限制为300 kV）

    1.4 工作电流：1.0~30.0 mA，自动功率限制

    1.5 焦斑大小（EN12543）：8.0 mm

    1.6 固有过滤铍窗厚度：4.0mmBe，保证X射线辐照的生物学效应不低于同位素辐照（钴-60或铯-137）

    1.7 线束角度：40度

    1.8 靶标材质：钨

    1.9 半值层：第一半值层2.6953 mmCu，第二半值层4.6779 mmCu （300 kV、10 mA、加1.0 mm Cu滤波片）

    1.10 剂量率稳定性高：剂量重现性和线性偏差都小于1%，系统持续监测kV和mA 的实际数值，如果数值偏差3%，系统将自动中断

    1.11 辐照均一性好，采用特殊设计的曲面滤片，保证照射视野中心和周边辐照剂量均一稳定

    1.12 具有用于突发事件紧急制动的紧急停止装置，球管超温会自动停止的保护功能，自动预热功能，保护和延长球管寿命。

 2. 主机及样品室

    2.1 辐照室尺寸：640mmH*595mmW*650mmD

    2.2 辐照焦皮距（FSD）：20厘米至70厘米，6位可调节样品台

    2.3 照射野直径：最大51.2 cm （70 cm FSD）

    2.4 辐照时间：最长连续辐照时间99分59秒

    2.5 配置自动旋转样品台，保证多个样本辐照的均一性

    2.6 环境剂量：设备主机采用全屏蔽设计，环境辐射剂量低于1 μSV/h （300kV、10 mA时贴近机柜测量环境剂量最高为0.85 μSv/h），为操作人员提供更安全的实验环境

    2.7 独特的垂直移动通道门设计，可减少所占空间，以便安全地拿去标本，并具有双重保护安全联锁装置，照射室门打开时，装置会自动切断X 线管电源，而同时仪器工作时无法打开安全门

 3. 高压发生器

    3.1配置双极高压发生器：双极之间电压差值320KV，保证仪器具有更好的连续运行稳定性

    3.2最大功率：4200W

    3.3 kV范围：30-320kV

    3.4 kV精度：需求值的±1%

    3.5 kV再现性：≤0.05kV

    3.6 mA范围：1.0-30.0mA

    3.7 mA精度：需求值的±0.5%

    3.8 mA再现性：优于2μA

 4 .设备用途

X射线辐照系统通过人工电子装置产生高能X射线，一方面可用于强辐射条件下的材料物化性质、人工光合成反应性能、射线安全、材料耐久性等研究，另一方面也可对细胞或小动物进行照射，用于放射生物学、肿瘤治疗、DNA损伤、药物研发等多种生物学辐照研究。

 5 .服务项目：

提供195 kV或300 kV加速电压的X射线照射，照射样品包括固体材料、溶液、培养细胞、微生物、小鼠及大鼠等，主要研究应用包括材料辐照加工、X射线诱导纳米材料制备、材料辐照损伤、抗辐射材料、X射线辐照人工光合成材料研究、X射线催化自由基生成、辐照降解污染物、辐照灭菌、DNA损伤、放射治疗/免疫治疗/抗体等药物研究、肿瘤微环境、放射生物学、骨髓嵌合体研究、育种诱变等。

表1剂量率表

表2半值层表

  测试预约链接：

https://dxyq.nju.edu.cn/physics/eqms-ui/index.html#/login
